AUTOMAÇÃO

Inversor de Frequência CFW-11

Descrição
É um acionamento de velocidade variável com tecenologia de última geração para motores de indução trifásico. Apresenta exelente performance estática e dinâmica, controle preciso de torque, velocidade, posicionamento e alta capacidade de sobrecarga , permitindo economia de energi elétrica, aumento de produtividade e melhoria de qualidade nos prasesos onde é utilizado.

Caracteristicas
Tensão de alimentação - corrente continal de saida:
200-240Vca mono: 6 a 10A (1,5 a 3cv)
220Vca: 7 a 211A (2 A 75CV)
380 A 480Vca: 3.6 a 720A (2 a 600cv)
380-480Vca: 600 a 2850A (500 A 2300CV) - Modular Drive
380-480Vca: 105 a 720A (60 A 550CV) - Inversor Alto - Portante APW11
500-600Vca: 470 a 2232A (500 a 2300cv) - Modular Drive
500 - 690Vca: 527 a 2500A (600 a 2800cv) - Modular Drive Refrigerado a água
660Vca ou 690Vca: 427 a 2028A (500 a 2500cv) - Modular Drive

Vectrue Technology® - Tecnologia de controle de motor dos inversores de frequência WEGEscalar V/F linear ou ajustável: controle da velocidade do motor com compensação de escorregamento
VVW (Voltage Vector WEG): controle da velocidade do motor com ajuste automático as variações de carga da rede
Vetorial Sensorless (sem encoder) - Motores de indução: controle vetorial de torque e velocidade com alta resposta dinâmica Vetorial com encoder:  controle vetorial de torque e velocidade com alta resposta dinâmica

Vetorial Wmagnet Sensorless (sem encoder) e com encoder: controle vetorial com alta resposta dinâmica para motores Wmagnet WEG em toda a faixa de velocidade


Frenagem ótima® - Tecnologia de frenagem dos inversores de frequência WEG
Elimina em algumas aplicações o uso do resistor de frenagem


Fluxo ótimo® - Tecnologia para acionamento de motores de alto rendimento Plus WEG
Melhor desempenho e redução de espaço e custo
Motores w21
Motores w22
*sob consulta

Compatível com Wmagnet System® Sistema de Acionamento de motor de ímãs permanentes extra alto rendimento
Indutores no barramento CC incorporados
Não necessita de reatância de rede (IEC61000 - 3-12)

Relógio de tempo real
Registro em tempo real de alarme e falhas.

Gerenciamento Térmico e Inteligente
Monitoração da temperatura do dissipador e ar interno nos cartões eletrônicos. Indicação de velocidade e o número de horas de operação do ventilador

Disponível também nas versões Modular e Autoportante
Modular com dissipador refrigerado a ar (CFW-11M), refrigerado a água (CFW-11W), painel com acionamento completo (AFW-11M) e auto-portante (APW-11), todos com ampla faixa de corrente de saída e tamanho reduzido.



Inovações técnológicas







Acessórios configurados automaticamente
Quando conectados ao inversor os acessórios são automaticamente configurados, garantindo mais rapidez e simplicidade


1) Slot 5 - Módulo de Memória FLASH incorporado (1MB)  2) Slot 1 - Expansão de I/Os (entradas e saídas)  3) Slot 2 - Interface de Encoder  4) Slot 3 - Comunicação 1: DeviceNet, CANopen, RS-232C e RS-485 5) Slot 4 - Comunicação 2: Profibus, DeviceNet, RS-232, RS-485 e EtherNet/IP

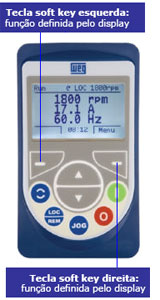

IHM - Interface Homem-Máquina Navegação simples, com acesso sequencial ou em grupos aos parâmetros  pelas teclas de acesso das funções do display ("soft-keys"), com função de "start-up" orientado para facilitar a programção inicial pelo usuário
Seleção de idiomas
Relógio em tempo real
Função copy
Display gráfico
Backlight (luz de fundo)
Opção de Montagem remota em porta de painel (IP56)

Função SoftPLC

Flexibilidade Agrega ao inversor as funcionalidades de um CLP, permitindo a criação de aplicativos de softwares próprios.
Conexão USB com o inversor
Software de programação WLP gratuíto
Linguagem de programação tipo Ladder
Acesso a todos os parâmetros de E/S
Monitoração e ajuda online
Softwares gratuitos
Superdrive G2 com função TraceConexão USB com inversor
Parametrização, comando e sinalização
Gravação de software aplicativo (via SoftPLC)
Monitoração e ajuda "online"
Função Trace
Registro e visualização gráfica das variáveis do inversor
Simula um osciloscópio
Excelente ferramente pata diagnósticos e defeitos

Baixe o sofware Superdrive G2 com função Trace

WLP (WEG Ladder Programmer) Conexão USB com o inversor
Programação da função softPLC em linguagem tipo "ladder"
Blocos de CLP, matemáticos e de controle
Monitoração e ajuda "online"

DOWNLOADS
Aplicações


Iniciar DownloadIniciar Download

Arquivos de Configurações
Iniciar Download
Português (Brasil) | 01/Fev/2008 - 581kb
Iniciar Download
Português (Brasil) | 10/Jul/2008 - 947kb
Iniciar Download
Português (Brasil) | 12/Fev/2009 - 934kb
Iniciar Download
Português (Brasil) | 03/Mar/2010 - 1683kb
Iniciar Download
Português (Brasil) | 03/Mar/2010 - 1kb
Iniciar Download
Português (Brasil) | 01/Fev/2008 - 43kb
Iniciar Download
Português (Brasil) | 10/Jul/2008 - 45kb
Iniciar Download
Português (Brasil) | 12/Fev/2009 - 53kb
Iniciar Download
Português (Brasil) | 04/Ago/2010 - 49kb
Iniciar Download
Português (Brasil) | 10/Jul/2008 - 1kb
Iniciar Download
Português (Brasil) | 10/Jul/2008 - 11kb
Iniciar Download
Português (Brasil) | 12/Fev/2009 - 10kb
Iniciar Download
Português (Brasil) | 03/Mar/2010 - 12kb
Iniciar Download
Português (Brasil) | 10/Jul/2008 - 9kb
Iniciar Download
Português (Brasil) | 10/Jul/2008 - 951kb
Iniciar Download
Português (Brasil) | 12/Fev/2009 - 942kb
Iniciar Download
Português (Brasil) | 03/Mar/2010 - 1684kb
Iniciar Download
Português (Brasil) | 03/Mar/2010 - 57kb
Iniciar Download
Português (Brasil) | 03/Mar/2010 - 3kb

Artigos Técnicos
Português (Brasil) | 02/Mar/2010 - 1027kb
Iniciar DownloadIniciar Download
Português (Brasil) | 02/Mar/2010 - 1002kb
 Iniciar Download
Português (Brasil) | 17/Ago/2010 - 2245kb
Português (Brasil) | 10/Ago/2010 - 2351kb
Português (Brasil) | 02/Mar/2010 - 1387kb
 Iniciar Download
Português (Brasil) | 02/Mar/2010 - 1366kb

Iniciar Download
Português (Brasil) | 02/Mar/2010 - 1021kb

Motor de Corrente Contínua

Informações Gerais
Descrição
Os motores de corrente contínua WEG são concebidos com as mais modernas tecnologias de projeto, resultando em máquinas compactas e com excelentes propriedades dinâmicas, atendendo as mais difíceis aplicações nas áreas de automação e controle de processos. Além da alta confiabilidade e segurança, associada a longos intervalos sem necessidade de manutenção, os motores de corrente contínua WEG possuem importantes características que o destacam na indústria:
  • dimensões de acordo com ABNT e IEC
  • baixa relação peso / potência
  • alta eficiência
  • baixo nível de ruído
  • baixa momento de inércia
  • alta capacidade à cargas dinâmicas
  • construção robusta de seção retangular
  • alta resistência a vibrações
  • ótima qualidade de comutação

  • Características Técnicas
  • Potências: até 10.000 kW
  • Carcaças: 90 a 1.000 (IEC)
  • Tensão: 110 a 800 Vdc
  • Grau de Proteção: IP23 a IP55W
  •
  •
